공기 밸브 다이어프램 소매 더블 시트 밸브 다이어프램을 규제하기
공기 밸브 다이어프램의 설치 단계는 다음과 같습니다 :
1. 스프링 시트에 봄을 두세요.
2. 진동판을 설치하세요. 진동판과 강경파가 고쳐질 때, 감소 패드는 평평하게 진동판은 괜찮은다는 것을 보증하기 위해 돌려서 여는 뚜껑에 추가되어야 합니다 내기성.
3. 그러므로, 그리스는 다음 유지와 주유에 도움이 된 집회 전에 체결 볼트에 적용되어야 합니다.
4. 상위 막 덮개를 쓰고, 그것을 한 쌍의 아이 보울트로 고정시키고, 봄의 초기 조절을 완료하기 위해 고르게 그리고 교대로 아이 보울트를 강화하세요.
5. 막 덮개에 고정된 폭발 핵심을 강화하고, 아이 보울트를 비틀지 마세요.
6. 연결부를 설치하고, 상위 막 덮개에 공급선을 연결하세요.
7. 위에서 말한 단계가 완료된 후, 검증하기 위한 다음과 같은 방법을 적용하세요 :
1) 에어 공급 라인을 통하여, 얇은막 공기 챔버는 거기가 얇은막 주위에 공기 누출이 있는지 500KP에서의 공기 공급 압력이 되고, 체크하기 위해 비누 용액을 사용합니다.
2) 실행이 가득 찬 스트로크 범위 이내에 탄력적인지 체크하세요 (작동기 자체 참고로 하여).
도입 :

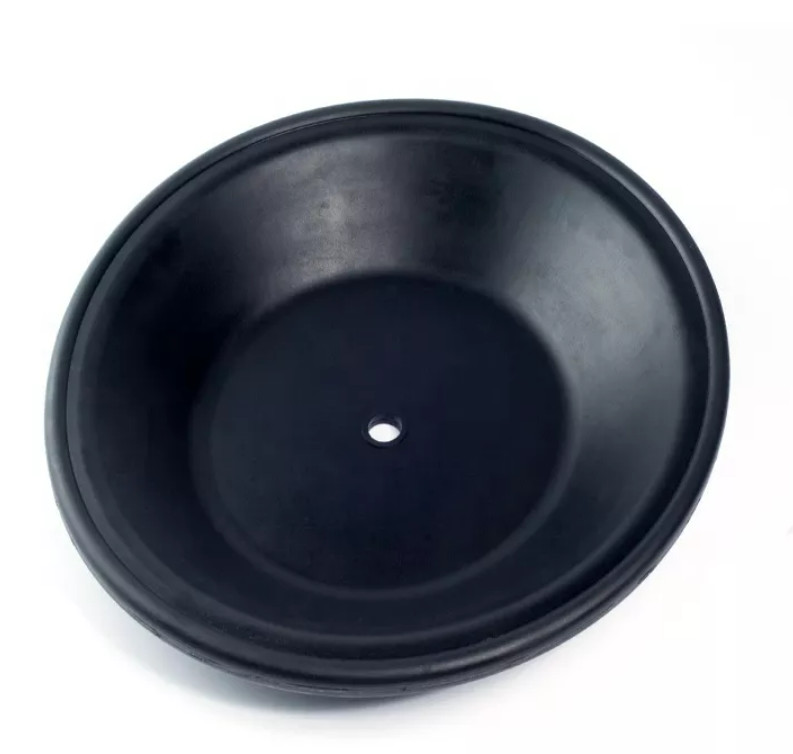

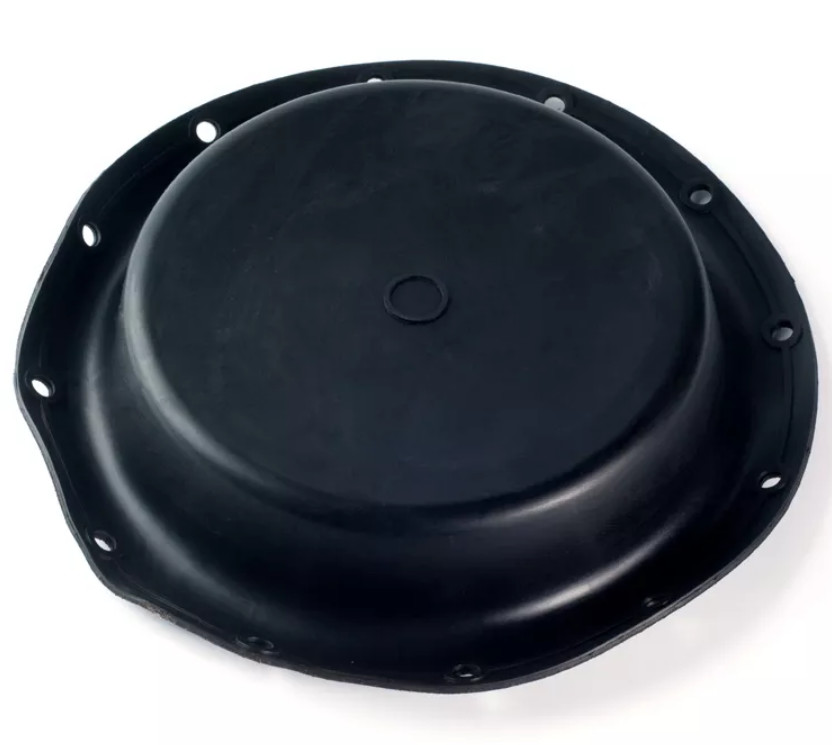

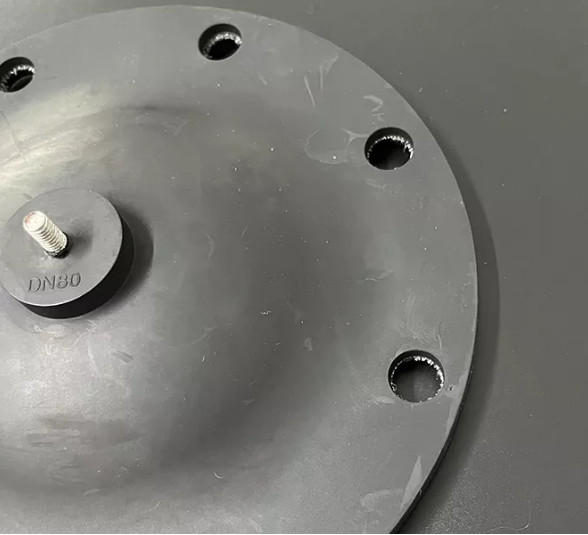

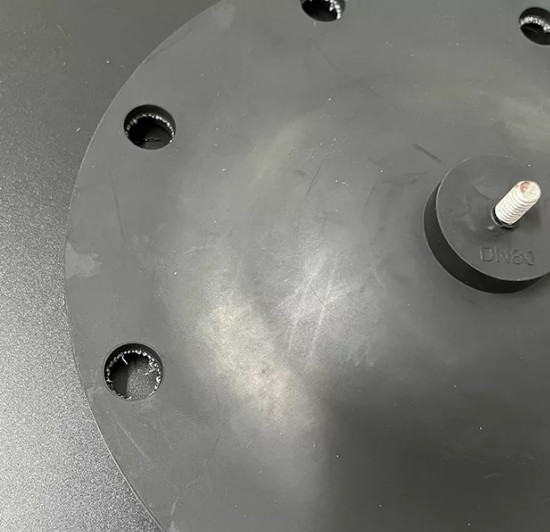

공기 밸브 조정 진동판은 단순히 공기 밸브 다이어프램으로서 언급됩니다 공기 밸브 다이어프램은 보통 있습니다 나비형, 그들의 측벽이 점진적으로 피스톤에 실린더로부터 도출한 채로. 그것은 양쪽 방향으로 압박을 견뎌내기 위해 이중 레이어로 고안될 수 있습니다. 그것의 넓은 회선과 경사 측벽 때문에, 고압에 견뎌내기 위한 그것의 능력은 제한됩니다. 유효 압력은 또한 평균적 프로세스 동안 변할 것입니다.
피스톤과 공기 밸브 다이어프램의 플랜지는 둘 다 같은 장소에 성형됩니다. 진동판의 이런 유형의 장점은 매우 어셈블리시를 감소시키는 손으로 선회하기 위한 어떤 필요가 없다는 것입니다. 이것은 다량살포에 특히 중요합니다. 이 모델의 하락세는 캐스트-인 변동 때문에, 재설계가 스트로크 리미트 비율과 더불어, 짜맞춘 탄성 강성도를 고려할 것이라는 것입니다. 이 비율을 증가시키기 위해, 기회전 진동판은 벌충을 위해 설계될 수 있습니다. 이 형태에서, 피스톤크라운과 플랜지는 여분 스트로크 커패시티를 변동에서 일 측으로 이송하면서, 서로를 방해하기 위해 던져집니다. 이것은 진동판이 집회의 용이성을 유지하는 동안 더 긴 타격 능력을 가질 수 있게 허락합니다.
빠른 세부 사항 :
| 제품 재료 | NBR, NR |
| 작동 온도 | -20C~80C |
| 서비스 수명 | ≥1000000 시간 |
| 사용 시나리오 | 산업적 기계적 실린더 |
| 항목 |
작업 영역 |
사이즈 | |||||||||||
| A | 비 | Ｃ | Ｄ | Ｈ | Ｈ | Ｔ | R1 | R2 | R3 | φ1 | φ2 | ||
| ZMLB-0 | 35 | 130 | 126 | 95 | 75 | 1 | 20 | 1 | 6.5 | 6.5 | / | 8×φ5 | / |
| ZMLB-1 | 50 | 145 | 130 | 90 | 80 | 4 | 7 | 2 | 8 | 8 | 8 | 8×φ7 | 8×φ12 |
| ZMLB-2 | 80 | 165 | 150 | 100 | 85 | 7 | 15 | 2.5 | 7 | 8 | 8 | 8×φ7 | 8×φ13 |
| ZMLB-3 | 70 | 195 | 175 | 120 | 96 | 18 | 25 | 2 | 6.5 | 4.5 | 6.5 | 10×φ8.5 | / |
| ZMLB-4 | 90 | 200 | 187 | 115 | 90 | 8 | 25 | 3 | 12 | 15 | 12 | 8×φ9 | / |
| XKK-1 | 230 | 비통기성 | 175 | 150 | 5 | 15 | 1.5 | 12 | 6 | 12 | 비통기성 | 비통기성 | |
| XHD-1 | 255 | 225 | 140 | 120 | 7... | 16 | 2 | 3 | 17 | 14 | 12×φ9 | / | |
| XDG-1 | 255 | 235 | 175 | 155 | 10 | 50 | 3 | 7 | 5 | 10 | 12×φ9 | / | |
| ZMLB-5 | 250 | 255 | 245 | 190 | 160 | 8 | 38 | 3 | 11 | 7 | 15 | 12×φ6 | 12×φ12 |
| ZMLB-6 | 200 | 268 | 243 | 195 | 154 | 18 | 33 | 1.5 | 10 | 6.5 | 6.5 | 12×φ13 | |
| ZMLB-7 | 250 | 288 | 270 | 180 | 160 | 28 | 28 | 4 | 8 | 11 | 8 | 14×φ8.5 | / |
| ZMLB-8 | 350 | 338 | 312 | 250 | 211 | 23 | 45 | 2.5 | 9.5 | 6.5 | 8.5 | 18×φ10 | / |
| ZMAB-10 | 100 | 194 | 174 | 130 | 110 | 5 | 15 | 2 | 5 | 8 | / | 8×φ9 | 8×φ15 |
| ZMAB-1A | 150 | 205 | 185 | 135 | 115 | 10 | 24 | 2 | 5 | 7 | 12 | 8×φ9 | 8×φ15 |
| ZMAB-1B | 200 | 235 | 215 | 155 | 135 | 12 | 20 | 2.5 | 6 | 9 | 10 | 12×φ9 | 12×φ15 |
| ZMAB-2 | 280 | 285 | 265 | 195 | 155 | 8 | 33 | 2 | 12 | 12 | 15 | 12×φ9 | 12×φ15 |
| XDG-2 | 298 | 278 | 220 | 195 | 10 | 60 | 3 | 10 | 8 | 10 | 12×φ9 | / | |
| ZMAB-3A | 400 | 306 | 286 | 256 | 196 | 8 | 38 | 2 | 9 | 9 | 9 | 12×φ9 | 12×φ15 |
| ZMAB-3B | 420 | 325 | 305 | 220 | 180 | 18 | 45 | 3 | 8 | 15 | 10 | 16×φ9 | 16×φ15 |
| ZMAB-4A | 630 | 410 | 386 | 275 | 225 | 18 | 60 | 3 | 10 | 14 | 14 | 16×φ11 | 16×φ15 |
| ZMAB-4B | 600 | 394 | 374 | 290 | 230 | 18 | 60 | 2.5 | 12 | 14 | 14 | 16×φ11 | 16×φ15 |
| XDG-2 | 395 | 375 | 320 | 300 | 15 | 80 | 3 | 13 | 7 | 10 | 16×φ11 | / | |
| ZMAB-5 | 1000 | 195 | 470 | 365 | 295 | 16 | 70 | 3 | 20 | 26 | 30 | 20×φ11 | 20×φ18 |
| ZMAB-6A | 1600 | 616 | 586 | 460 | 360 | 45 | 100 | 4 | 14 | 20 | 20 | 20×φ11 | 20×φ16 |
| ZMAB-6B | 1600 | 640 | 610 | 460 | 360 | 46 | 102 | 4 | 14 | 20 | 20 | 24×φ12 | 24×φ18 |
| S1 | 70 | 176 | 156 | 100 | 72 | 10 | 33 | 3 | 9 | 9 | 10 | 12×φ9― | 12×φ14 |
| S2 | 100 | 195 | 175 | 110 | 80 | 13 | 35 | 2.5 | 7 | 10 | 14 | 12×φ9 | 12×φ14 |
| ZMAB-22 | 350 | 285 | 265 | 220 | 190 | 0 | 35 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-23 | 350 | 285 | 265 | 220 | 190 | 0 | 48 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-34 | 560 | 360 | 336 | 285 | 235 | 0 | 65 | 2.5 | 10 | 14 | / | 16×φ15 | |
| ZMAB-45 | 900 | 470 | 440 | 370 | 300 | 0 | 98 | 3 | 20 | 26 | / | 18×φ11 | 18×φ18 |
| HA-2 | 267 | 248 | 190 | 160 | 10 | 39 | 2 | 13 | 8/8 | 13 | 10×φ9 | 10×φ15 | |
| HA-3 | 350 | 330 | 265 | 225 | 12 | 50 | 2 | 12 | 8 | 18 | 16×φ9 | 16×φ15 | |
| xzs-1 | 126 | 114 | 96 | 74 | 0 | 10 | 3 | 0 | 10 | 10 | 6×φ7 | / | |
| XZS-2 | 135 | 122. | 103 | 78 | 0 | 15 | 3 | 0 | 7 | 7 | 6×φ7 | / | |
| XZS-3 | 186 | 172 | 150 | 112 | 0 | 15 | 3 | 0 | 15 | 20 | 8×φ7 | / | |
| XZS-4 | 234 | 218 | 194 | 153 | 0 | 18 | 3 | 0 | 10 | 10 | 12×φ7 | / | |
| XDY-1 | 110 | 108 | 95 | 80 | 0 | 20 | 3 | 0 | 45' | 3 | φ8 | ||
| XDY-2 | 150 | 147 | 132 | 100 | 0 | 22 | 3 | 0 | 45' | 4 | φ8.5 | ||
