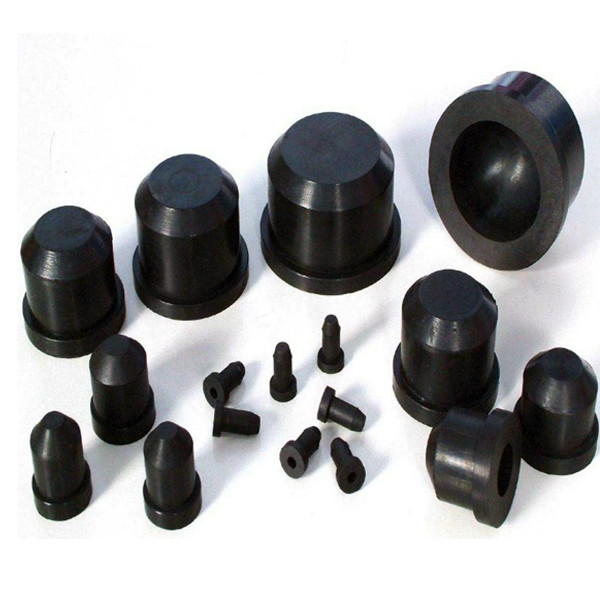

쇼클프로어브 고무 뎀퍼 충격
고무의 감폭 특성 :
고무 감진기가 그렇게 넓게 사용된다는 이유는 그들이 효과적으로 고무의 다음과 같은 특성을 사용한다는 것입니다 :
1. 충돌은 고탄성과 점탄성을 가지고 있습니다 ;
2. 강철 소재와 비교해서, 충돌의 변형은 크고 그것의 기준이 작습니다 ;
3. 고무의 영향 강성은 동강성보다 더 크고 동강성이 충격 변형과 동적인 변형을 감소시키는 것에게 도움이 된 정강성보다 더 큽니다 ;
4, 고무 모양은 자유로이 선택될 수 있습니다, 견고성이 공식 디자인에 의해 조정될 수 있고 강성과 강도의 다른 방향을 위한 요구조건을 충족시킬 수 있습니다.
도입 :
러버 스프링은 보통 고무 소재로 만들어지는 일종의 높은 탄성 몸체입니다. 러버 스프링의 탄성률은 작고 하중 뒤에 있는 탄성 변형이 충격과 진동을 흡수하기 위해, 큽니다. 그것은 동시에 다중 부하를 받을 수 있지만, 그러나 고온저항과 오일 저항이 강철 스프링 보다 더 나쁩니다. 특수한 요구 사항이 있다면 그것은 내유성 고무로 만들어질 수 있습니다. 제품은 좋은 진동 저감 효과를 가집니다, 작은 공명장, 긴 서비스 라이프, 저비용, 좋은 내한성, 우수한 기체 밀폐, 방수되, 전기 절연이 진동 감소를 위한 최상의 선택입니다.
러버 스프링은 주로 진동 기계, 2층 버스, 트럭과 다른 산업용 기계류에서 사용됩니다, 러버 스프링이 일반적으로 기계적인 장비, 차량 걸어다니는 메커니즘과 중단, 진동 감소와 버퍼링에서 사용됩니다. 러버 스프링은 또한 작업소요에 따라 다양한 구조 형상에 설계되어 넣어질 수 있습니다.
명세서 :

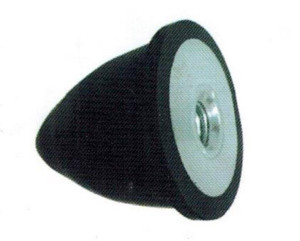

PD
| 모델 | A | 비 | Ｃ | 0 | Ｅ | Ｆ | Ｌ |
최대 압축 밀리미터 |
최대 로드크그 | ||
| 40C | 60C | 75C | |||||||||
| PD-1 | 30 | 38 | M8 | M8 | 81 | 41 | 60 | 5 | 35 | 50 | 70 |
| PD-2 | 44 | 48 | M10 | M10 | 98 | 59 | 76 | 7 | 100 | 150 | 190 |
| PD-3 | 65 | 70 | M10 | M10 | 140 | 84 | 105 | 7 | 125 | 225 | 375 |
| PD-4 | 86 | 70 | M10 | M10 | 159 | 102 | 127 | 10 | 475 | 700 | 900 |
| PD-5 | 114 | 70 | M12 | M12 | 186 | 130 | 154 | 10 | 800 | 1100 | 1400 |

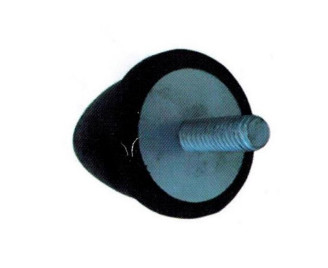

표준 피코파라드
| 모델 | Ｄ | Ｈ | M×1 |
견고성 45(daN/mm) |
견고성 60(daN/mm) |
견고성 70(daN/mm) |
압축 (밀리미터) |
| 1620PF04 | 16 | 20 | M4 | 3.1 | 3.1 | 3.1 | 4.0 |
| 1620PF05 | 16 | 20 | M5 | 3.1 | 4.6 | 6.4 | 4.0 |
| 2015PF06 | 20 | 15 | M6 | 9.2 | 14.0 | 19.3 | 3.0 |
| 2020PF06 | 20 | 20 | M6 | 5.3 | 7.9 | 10.9 | 4.0 |
| 2030PF06 | 20 | 30 | M6 | 2.9 | 4.2 | 5.9 | 6.0 |
| 2515PF06 | 25 | 15 | M6 | 18.4 | 28.3 | 39.6 | 3.0 |
| 2520PF06 | 25 | 20 | M6 | 12.9 | 19.0 | 25.7 | 4.0 |
| 2520PF08 | 25 | 20 | M8 | 12.9 | 19.0 | 25.7 | 4.0 |
| 2525PF06 | 25 | 25 | M6 | 7.3 | 10.8 | 15.0 | 5.0 |
| 2525PF08 | 25 | 25 | M8 | 7.3 | 10.8 | 15.0 | 5.0 |
| 2530PF08 | 25 | 30 | M8 | 5.3 | 7.9 | 10.5 | 6.0 |
| 3015PF08 | 30 | 15 | M8 | 24.0 | 35.9 | 50.1 | 3.0 |
| 3017PF08 | 30 | 17 | M8 | 19.5 | 30.5 | 41.2 | 3.4 |
| 3020PF08 | 30 | 20 | M8 | 15.4 | 23.2 | 31.7 | 4.0 |
| 3030PF08 | 30 | 30 | M8 | 7.1 | 10.5 | 14.5 | 6.0 |
| 3040PF08 | 30 | 40 | M8 | 5.5 | 8.0 | 11.1 | 8.0 |
| 4020PF08 | 40 | 20 | M8 | 31.6 | 47.6 | 65.4 | 4.0 |
| 4020PF10 | 40 | 20 | M10 | 31.6 | 47.6 | 65.4 | 4.0 |
| 4025PF10 | 40 | 25 | M10 | 22.2 | 33.3 | 45.9 | 5.0 |
| 4027PF08 | 40 | 27 | M8 | 18.6 | 27.6 | 37.9 | 5.4 |
| 4028PF10 | 40 | 28 | M10 | 18.1 | 26.9 | 36.7 | 5.6 |
| 4030PF08 | 40 | 30 | M8 | 15.9 | 23.7 | 33.1 | 6.0 |
| 4030PF10 | 40 | 30 | M10 | 15.9 | 23.7 | 33.1 | 6.0 |
| 모델 | Ｄ | Ｈ | M×1 |
견고성 45(daN/mm) |
견고성 60(daN/mm) |
견고성 70(daN/mm) |
압축 (밀리미터) |
| 4040PF08 | 40 | 40 | M8 | 89.9 | 14.8 | 20.3 | 8.0 |
| 4040PF10 | 40 | 40 | M10 | 89.9 | 14.8 | 20.3 | 8.0 |
| 4045PF10 | 40 | 45 | M10 | 8.4 | 12.8 | 17.6 | 9.0 |
| 5015PF10 | 50 | 15 | M10 | 98.5 | 155.6 | 172.6 | 3.8 |
| 5021PF10 | 50 | 21 | M10 | 70.4 | 105.0 | 144.6 | 4.2 |
| 5030PF10 | 50 | 30 | M10 | 33.6 | 49.5 | 68.7 | 6.0 |
| 5040PF10 | 50 | 40 | M10 | 17.3 | 25.7 | 35.6 | 8.0 |
| 5045PF10 | 50 | 45 | M10 | 13.6 | 20.3 | 28.2 | 9.0 |
| 5050PF10 | 50 | 50 | M10 | 11.1 | 16.6 | 23.0 | 10.0 |
| 6025PF10 | 60 | 25 | M10 | 84.0 | 109.3 | 172.6 | 5.0 |
| 6036PF10 | 60 | 36 | M10 | 47.3 | 70.4 | 96.8 | 7.2 |
| 6036PF12 | 60 | 36 | M12 | 47.3 | 70.4 | 96.8 | 7.2 |
| 6040PF10 | 60 | 40 | M10 | 38.6 | 57.4 | 78.0 | 8.0 |
| 6040PF12 | 60 | 40 | M12 | 38.6 | 57.4 | 78.0 | 8.0 |
| 6045PF10 | 60 | 45 | M10 | 30.8 | 45.8 | 63.4 | 9.0 |
| 6045PF12 | 60 | 45 | M12 | 30.8 | 45.8 | 63.4 | 9.0 |
| 7030PF10 | 70 | 30 | M10 | 87.7 | 130.7 | 178.3 | 6.0 |
| 7030PF12 | 70 | 30 | M12 | 87.7 | 130.7 | 178.3 | 6.0 |
| 7040PF10 | 70 | 40 | M10 | 50.5 | 75.2 | 104.0 | 8.0 |
| 7040PF12 | 70 | 40 | M12 | 50.5 | 75.2 | 104.0 | 8.0 |
| 7045PF10 | 70 | 45 | M10 | 39.6 | 58.9 | 79.1 | 9.0 |
| 7045PF12 | 70 | 45 | M12 | 39.6 | 58.9 | 79.1 | 9.0 |
| 7050PF10 | 70 | 50 | M10 | 31.7 | 47.5 | 65.8 | 10.0 |
| 7050PF12 | 70 | 50 | M12 | 31.7 | 47.5 | 65.8 | 10.0 |
| 7070PF10 | 70 | 70 | M10 | 21.1 | 31.1 | 43.0 | 14.0 |
| 7070PF12 | 70 | 70 | M12 | 21.1 | 31.1 | 43.0 | 14.0 |
| 7525PF12 | 75 | 25 | M12 | 144.0 | 218.4 | 300.8 | 5.0 |
| 7540PF12 | 75 | 40 | M12 | 54.5 | 98.0 | 133.7 | 8.0 |
| 7550PF12 | 75 | 50 | M12 | 40.4 | 60.2 | 83.2 | 10.0 |
| 8030PF14 | 80 | 30 | M14 | 140.0 | 211.2 | 290.4 | 6.0 |
| 8040PF14 | 80 | 40 | M14 | 74.3 | 110.9 | 153.5 | 8.0 |
| 8050PF14 | 80 | 50 | M14 | 49.1 | 74.0 | 102.2 | 10.0 |
| 8060PF14 | 80 | 60 | M14 | 33.0 | 49.5 | 68.0 | 12.0 |
| 10030PF16 | 100 | 30 | M16 | 104.1 | 208.5 | 281.1 | 6 |
| 10040PF16 | 100 | 40 | M16 | 93.3 | 138.6 | 189.5 | 8 |
| 10050PF16 | 100 | 50 | M16 | 79.2 | 117.9 | 162.9 | 10 |
| 10055PF16 | 100 | 55 | M16 | 73.0 | 110.3 | 149.9 | 11 |
| 100100PF16 | 100 | 100 | M16 | 36.8 | 54.6 | 75.3 | 20 |
| 150100PF16 | 150 | 100 | M16 | 36.8 | 54.6 | 75.3 | 20 |

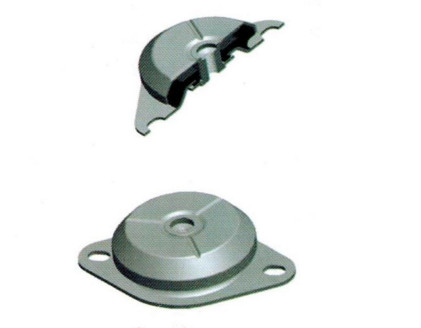

VB
| 모델 | Ｇ | Ｅ | Ｈ | 비 | A | 평균 강성 (킬로그램 / 밀리미터) | 최대 로드(KG) | 최대 제한(MM) |
| 7050VBK | 70 | 50 | M12 | 100 | 120 | 65.0 | 325 | 5.0 |
| 7050VBM | 82.6 | 413 | 5.0 | |||||
| 7050VBH | 103.0 | 515 | 5.0 | |||||
| 12564VB | 125 | 64 | M20 | 180 | 183 | 18.0 | 220 | 4.0 |
Ｑ＆Ａ
큐 : 당신이 업체 또는 제조를 거래하고 있습니까?
한 : 우리는 중국에 산업적 워크샵 감쇄한 진동의 제조와 오랜 기간 경험과 미세 진동 흡수성 제품입니다.
큐 : 오랫동안 당신의 배달 시간은 어떻습니까?
한 : 만약 우리가 주식을 가지고 있다면, 우리가 이에디트레리 배달 할 수있. 면 아니오 비축하고 수량에 그러나 단지 20 근무일 정상적으로 의존합니다.
큐 : 몸무게와 제품을 위한 측정이 무엇입니까?
한 : 다른 양과 다른 크기가 세부 사항을 위해 우리에 연락합니다.
큐 : 제품은 고객의 요구에 의해 마누패크투에레드 수 있습니까?
한 : 예, 이용 가능한 OEM 서비스.
큐 : 당신이 빠른 인용을 위해 무엇을 알 필요가 있습니까?
한 : 우리가 OEM 명령, 모델, 단 접속 유형, 플랜지 기준과 물질, 매체, 압력, 온도와 다른 근무 조건을 위해 상세한 도면에 대한 구체적을 가지면 그것은 대단히 알게 됩니다.
