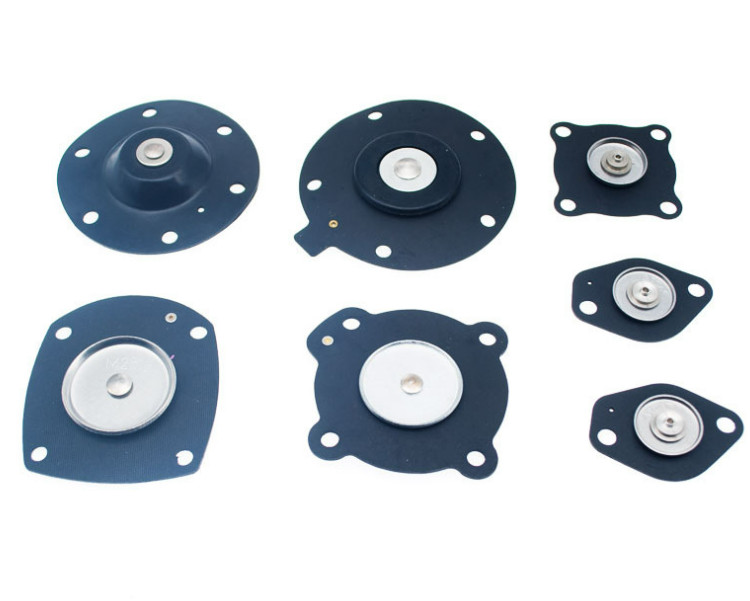

에어 브레이크 장비 고무 격막을 위한 NBR NR EPDM 소재 고무 진동판
제품 개관 :
롤링 다이어프램은 프리 상태에서 실크해트와 같이 형성하여집니다. 그것은 비단천과 충돌로 만들어집니다. 상부 위의 중간 구멍은 밸브봉을 설치해서 사용됩니다. 적합하고, 고정되고 밀봉하기 위해, 상단과 바닥은 장착 구멍으로 최저 환경 또는 0 타입 모서리 가변기를 갖추고 있을 수 있습니다.
| 제품 재료 | NBR, NR |
| 작동 온도 | -20C~80C |
| 서비스 수명 | ≥1000000 시간 |
| 사용 시나리오 | 가스 압력 조절 장치 |
도입 :
약간의 매체와 저압 레귤레이터의 설계에서, 균형 잡히지 않은 감압 조정 밸브 디스크의 문제를 해결하고 압력 조정기의 성능을 개선하기 위해, 균형 다이아를 설치하는 방법은 종종 사용됩니다. 균형을 잡진동판이 설치될 때, 규제 기관에서의 흡입구 압력과 배출구 압력 사이의 차등 압력은 증가될 수 있습니다. 규제 업계에서, 그것은 사용의 관점에서 균형 진동판으로 불리고 충돌, 기구, 기계와 다른 업계에서 롤링 다이어프램으로 불립니다.

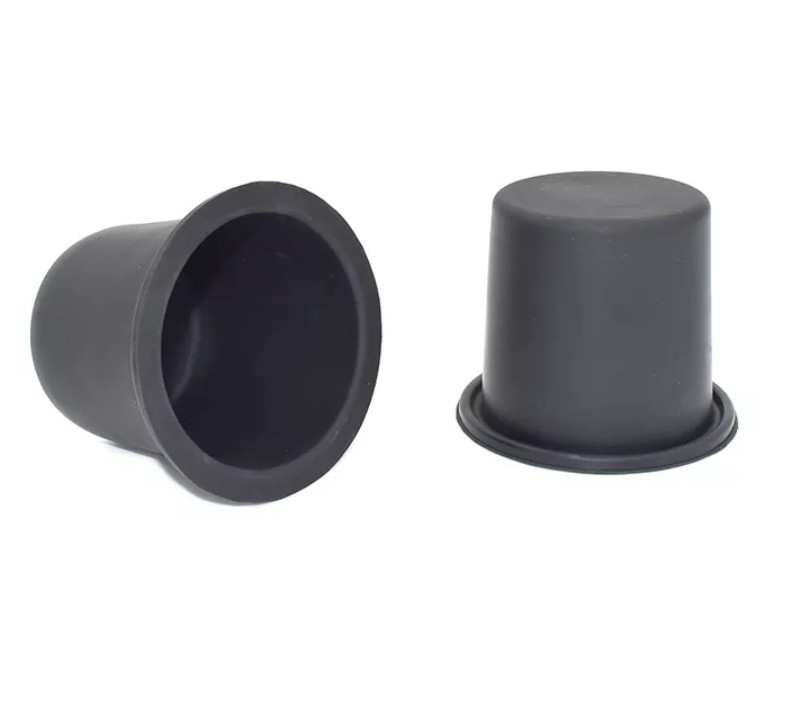

롤링 다이어프램은 프리 상태에 실크해트의 형태로 있습니다. 그것은 비단천과 충돌로 만들어집니다. 최고 중간 구멍은 밸브봉을 설치하는데 사용됩니다. 설치하고, 고정되고 밀봉하기 위해, 상단과 바닥은 O-링 모서리를 가지고 있을 수 있습니다. 또는 바닥 가장자리의 주위에 있는 고정홀의 모양으로.
상술 :
| 롤링 다이어프램 | 모델 |
외부 지름(MM) |
안쪽 지름(MM) |
토대 지름(MM) | 높이(MM) | 두께(MM) | 압력 |
| GMA-20 | 38 | 22 | 17 | 21 | 0.6 | 0.1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0.7 | 0.1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0.7 | 0.1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0.7 | 0.1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0.7 | 0.1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0.7 | 0.1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0.7 | 0.1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0.7 | 0.1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0.8 | 0.1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1.5 | 0.1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0.8 | 0.1-1MPa | |
| GMA-32 | 140 | 93.2 | 83.2 | 56 | 1 | 0.1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1.1 | 0.1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0.9 | 0.1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0.9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0.8 | 0.1-1MPa |
