| 원래 장소 | 중국 |
| 브랜드 이름 | Hongum |
| 인증 | 3A、CE、SGS approval |
| 모델 번호 | GMA-20 |
진동판을 회전시키는 연료 탱크 개폐부 고무 격막을 위한 주문 제작된 충돌 장비
재료 세부 사항 :
당분간, 롤링 다이어프램에 쓸 공통 자재는 다음과 같습니다 : 천연 고무 (NR), 니트릴-부타디엔은 (NBR)를 고무를 입힙니다, 2가지 물질의 성능이 가장 산업 환경의 필요를 충족시킬 수 있습니다. 상대적으로 특별한 산업 환경 (고온저항, 시와 알칼리성 저항)에서 EPDM, 불소 고무 (FKM), 생산을 위한 네오프렌 고무 (CR) 그러나 비용을 사용할 수 있는 것은 높습니다.
| 제품 재료 | NBR, NR |
| 작동 온도 | -20C~80C |
| 서비스 수명 | ≥1000000 시간 |
| 사용 시나리오 | 가스 압력 조절 장치 |
도입 :

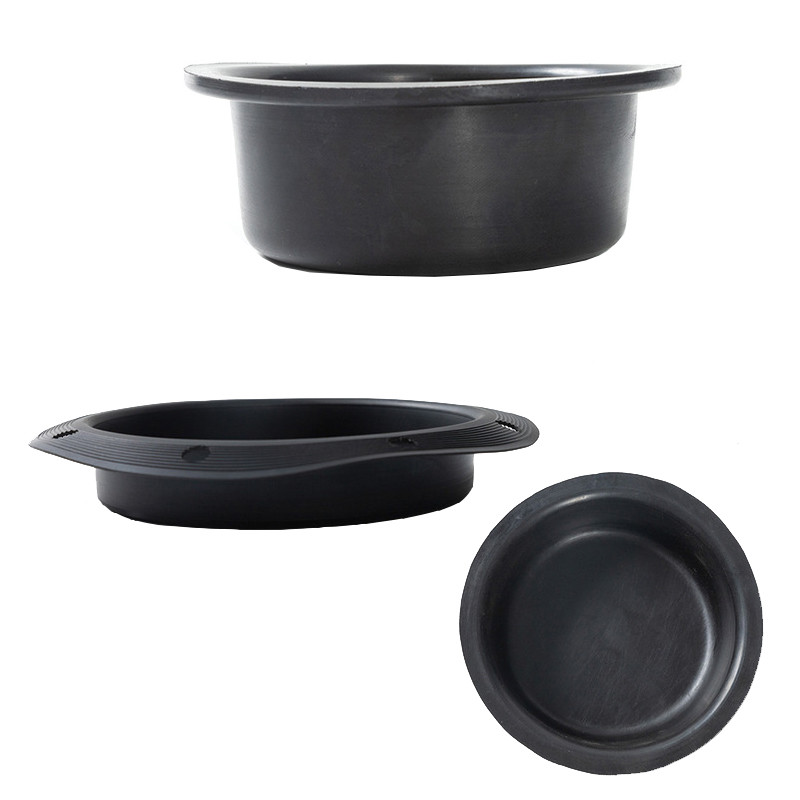

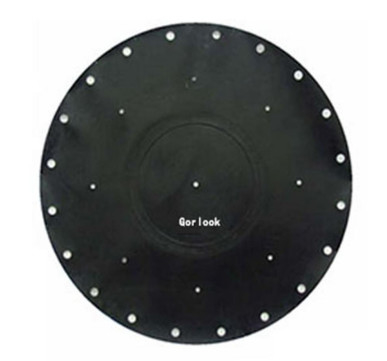

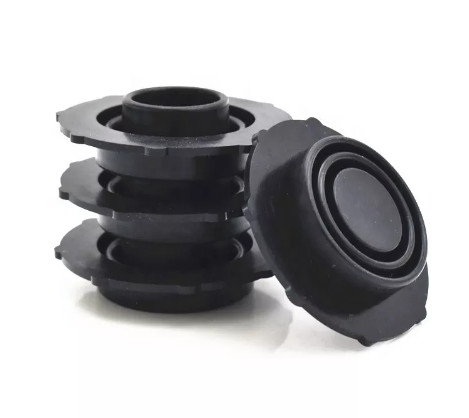

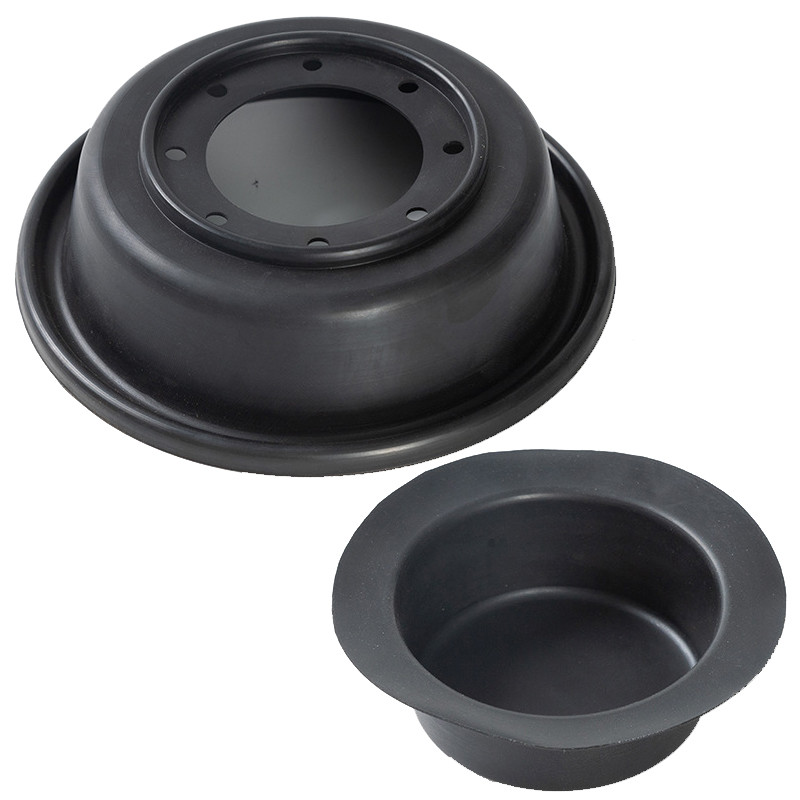

롤링 다이어프램은 프리 상태에 실크해트의 형태로 있습니다. 그것은 비단천과 충돌로 만들어집니다. 최고 중간 구멍은 밸브봉을 설치하는데 사용됩니다. 설치하고, 고정되고 밀봉하기 위해, 상단과 바닥은 O-링 모서리를 가지고 있을 수 있습니다. 또는 바닥 가장자리의 주위에 있는 고정홀의 모양으로.
(1) 진동판의 코너에 어떤 직선 에지와 코너가 있어서는 안되고 아크가 접는 것 뒤에 쉬운 파괴와 경화 동안 접착제의 손실을 회피하게 되어야 합니다. 소매와 단부면의 내벽의 교차점은 또한 가파른 가장자리를 피하기 위한 아크 각도로 퍼부어야 합니다. 부분.
(2) 다이어프램 소재 : 니트릴 고무는 천연가스와 LPG를 위해 사용되고 클로르하이드린 고무가 가스를 위해 사용됩니다.
(3) 진동판에서 탄력 있는 폴리에스테르 클로스 중간층이 있습니다. 주의깊게 다이아의 내면 및 외면을 관찰하세요. 일 측은 모호하게 장식용 망사 원단의 패턴을 볼 수 있고 건너편이 평활 표면입니다. 평활 표면은 가스의 압력 표면이라는 것 요구됩니다. 그러므로, 다이아가 전방향에 설치되기 때문에, 누출을 회피하고 다이아의 압축 강도를 향상시킬 수 있는 평활 표면은 다이아의 내부면에 있고 역 방향에 설치된 다이아의 평활 표면이 외부 표면에 있습니다.
상술 :
| 롤링 다이어프램 | 모델 |
외부 지름(MM) |
안쪽 지름(MM) |
토대 지름(MM) | 높이(MM) | 두께(MM) | 압력 |
| GMA-20 | 38 | 22 | 17 | 21 | 0.6 | 0.1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0.7 | 0.1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0.7 | 0.1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0.7 | 0.1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0.7 | 0.1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0.7 | 0.1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0.7 | 0.1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0.7 | 0.1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0.8 | 0.1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1.5 | 0.1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0.8 | 0.1-1MPa | |
| GMA-32 | 140 | 93.2 | 83.2 | 56 | 1 | 0.1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1.1 | 0.1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0.9 | 0.1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0.9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0.8 | 0.1-1MPa |
우리의 서비스 :
1. 패키징은 중성 포장 또는 주문 제작된 포장입니다.
2. 우리는 24 시간 이내에 당신을 응답할 것입니다.
3. 우리는 또한 당신에게 좋은 애프터 서비스를 제공할 것입니다.
4. OEM 또는 ODM 명령은 환영받습니다.
5. 시험 주문은 받아들일 수 있습니다.
6. 고급 품질과 공장도 가격.
7. 100%는 품질을 보증했습니다.
