맞춘 직물 이세르테드 구성은 진동판 시일 밸브 고무 격막을 회전시키는 라미네이트된 충돌을 감쌌습니다
구성은 진동판 제품 개관을 회전시키는 라미네이트된 충돌을 감쌌습니다 :

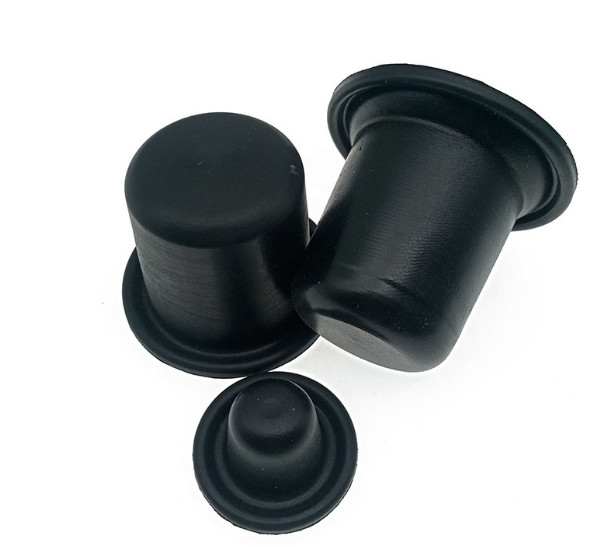

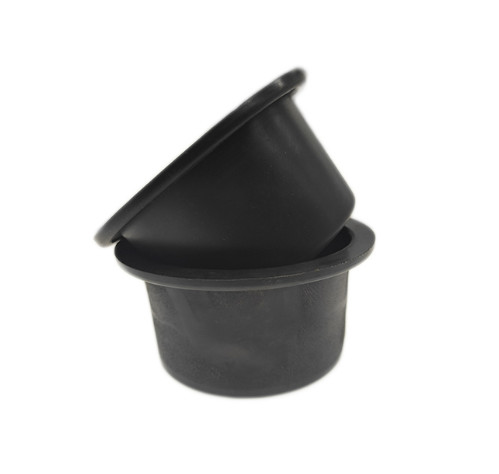

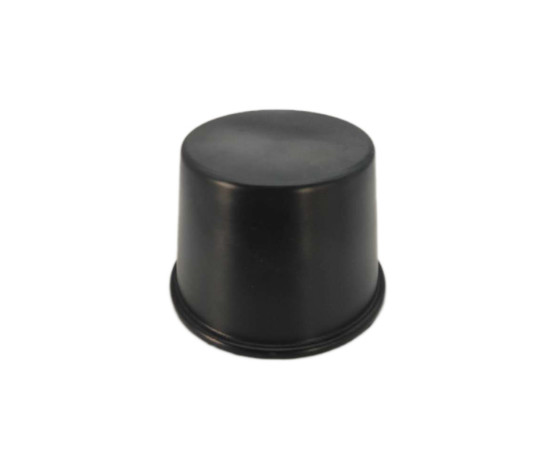

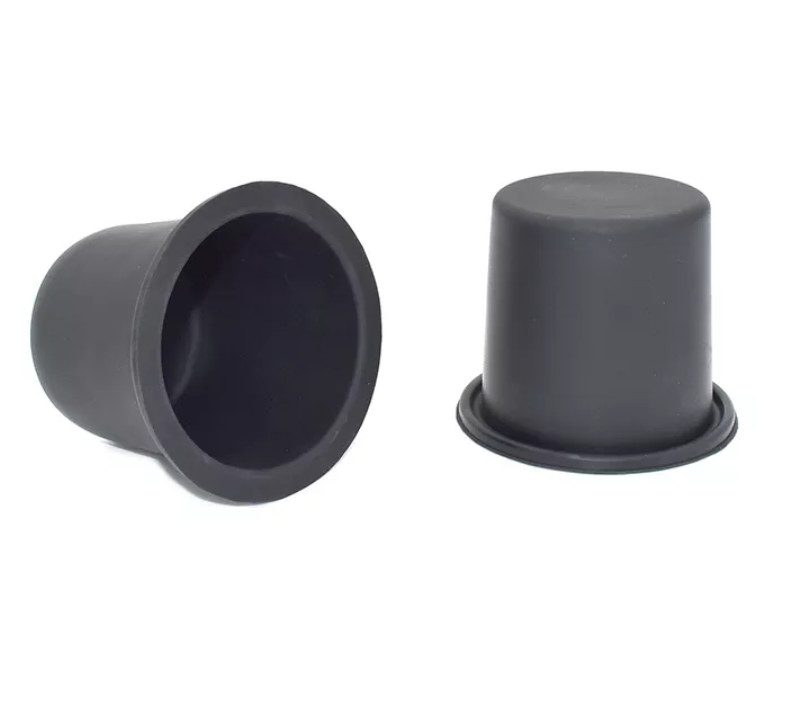

롤링 다이어프램은 프리 상태에서 실크해트와 같이 형성하여집니다. 그것은 비단천과 충돌로 만들어집니다. 상부 위의 중간 구멍은 밸브봉을 설치해서 사용됩니다. 적합하고, 고정되고 밀봉하기 위해, 상단과 바닥은 장착 구멍으로 최저 환경 또는 0 타입 모서리 가변기를 갖추고 있을 수 있습니다.
| 제품 재료 | NBR, NR, 기타 등등. |
| 작동 온도 | -20C~80C |
| 서비스 수명 | ≥1000000 시간 |
| 사용 시나리오 | 가스 압력 조절 장치 |
구성은 진동판 도입을 회전시키는 라미네이트된 충돌을 감쌌습니다 :
롤링 다이어프램은 프리 상태에 실크해트의 형태로 있습니다. 그것은 비단천과 충돌로 만들어집니다. 최고 중간 구멍은 밸브봉을 설치하는데 사용됩니다. 설치하고, 고정되고 밀봉하기 위해, 상단과 바닥은 O-링 모서리를 가지고 있을 수 있습니다. 또는 바닥 가장자리의 주위에 있는 고정홀의 모양으로.
(1) 진동판의 코너에 어떤 직선 에지와 코너가 있어서는 안되고 아크가 접는 것 뒤에 쉬운 파괴와 경화 동안 접착제의 손실을 회피하게 되어야 합니다. 소매와 단부면의 내벽의 교차점은 또한 가파른 가장자리를 피하기 위한 아크 각도로 퍼부어야 합니다. 부분.
(2) 다이어프램 소재 : 니트릴 고무는 천연가스와 LPG를 위해 사용되고 클로르하이드린 고무가 가스를 위해 사용됩니다.
(3) 진동판에서 탄력 있는 폴리에스테르 클로스 중간층이 있습니다. 주의깊게 다이아의 내면 및 외면을 관찰하세요. 일 측은 모호하게 장식용 망사 원단의 패턴을 볼 수 있고 건너편이 평활 표면입니다. 평활 표면은 가스의 압력 표면이라는 것 요구됩니다. 그러므로, 다이아가 전방향에 설치되기 때문에, 누출을 회피하고 다이아의 압축 강도를 향상시킬 수 있는 평활 표면은 다이아의 내부면에 있고 역 방향에 설치된 다이아의 평활 표면이 외부 표면에 있습니다.
구성은 진동판 특성을 회전시키는 라미네이트된 고무를 감쌌습니다 :
섬유의 오우 제작 기교는 제품 파쇄 부분 저항을 더 강하게 합니다
오우 고급 품질 원료는 자재 자체의 우수한 성능을 보증합니다
구성은 진동판 상술을 회전시키는 라미네이트된 충돌을 감쌌습니다 :
| 롤링 다이어프램 | 모델 |
외부 지름(MM) |
안쪽 지름(MM) |
토대 지름(MM) | 높이(MM) | 두께(MM) | 압력 |
| GMA-20 | 38 | 22 | 17 | 21 | 0.6 | 0.1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0.7 | 0.1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0.7 | 0.1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0.7 | 0.1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0.7 | 0.1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0.7 | 0.1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0.7 | 0.1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0.7 | 0.1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0.8 | 0.1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1.5 | 0.1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0.8 | 0.1-1MPa | |
| GMA-32 | 140 | 93.2 | 83.2 | 56 | 1 | 0.1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1.1 | 0.1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0.9 | 0.1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0.9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0.8 | 0.1-1MPa |
