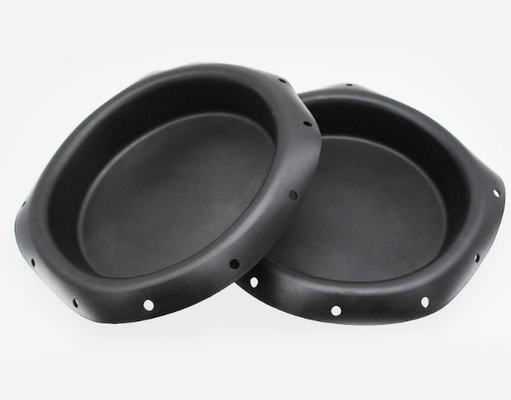

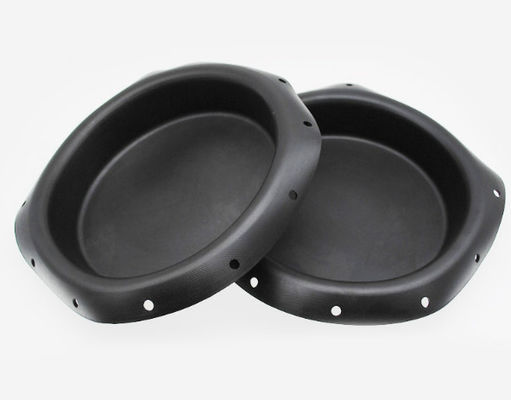

에어 브레이크 고무 격막 NBR NR CR FR 물질 OEM ODM에 적합하는 펄스 밸브
공압 제어 밸브의 진동판은 공압 제어 밸브의 주요 요소입니다.
최근에, 공압 제어 밸브의 진동판에 대한 피해에 대한 이유가 알려지지 않다고 많은 네티즌들은 대답했습니다. 도입이 여기 있습니다 :
공압 제어 밸브의 진동판의 결렬에 대한 주된 이유는 다음과 같습니다 :
(1) 공기 공급원에서 많은 수증기가 있습니다. 공기 공급원에서 수증기, 석유, 먼지, 기타 등등 때문의 증폭기의 봉쇄 때문에, 진동판의 결렬의 결과가 되면서, 공기 격막 조절 변의 포지셔너는 정상적으로 일할 수 없습니다.
(2) 공기 소스 압력은 높습니다. 공기 정화 필터 감압 여닫개의 품질 문제 때문에, 압력 조절 기능은 실현될 수 없고 공기 소스 압력이 140KPa±5KPa에 제어될 수 없으며, 그것이 공기 소스 압력을 너무 크게 하고, 밸브를 규제하여 공기 영화의 진동판에 대한 영향을 야기시킵니다.
빠른 세부 사항 :
| 제품 재료 | NBR, NR |
| 작동 온도 | -20C~80C |
| 서비스 수명 | ≥1000000 시간 |
| 사용 시나리오 | 산업적 기계적 실린더 |
공압 제어 밸브의 스풀의 장애에 대해 주된 이유는 다음과 같습니다 :
(1) 밀봉 링은 노화하는 중입니다. 밸브의 품질 때문에, 진지하게 쉽게 매체에 의해 관통되는 공압 다이어프램 제어밸브의 밸브 자리 (핵심의) 결과가 되면서, 밀봉 링은 노화됩니다.
(2) 타르 얼룩은 계약되고 차단됩니다. 가스가 타르와 물과 같은 불순물을 포함하기 때문에, 공기 얇은막 제어밸브를 작동할 수 없게 하는 그것은 파이프의 내벽에 계약하고 축적되기 쉽고 밸브 칩이 코카콜라와 스케일입니다.
공압 제어 밸브의 진동판의 쉬운 결렬의 문제 해결책 :
(3) 기구을 얻는 가스 소스가 깨끗하고 마른다는 것을 보증하세요.
(4) 공기 정화 필터 감압 여닫개를 대체하세요.
(5) 140KPa±5KPa에 공기 소스 압력을 맞추세요.

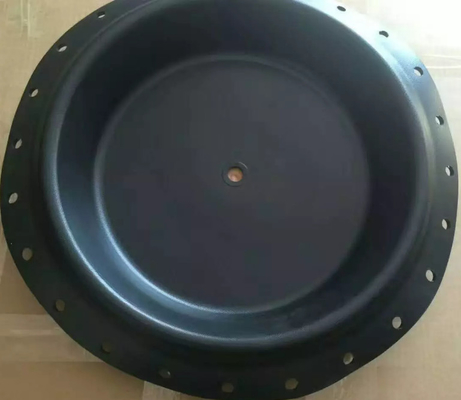

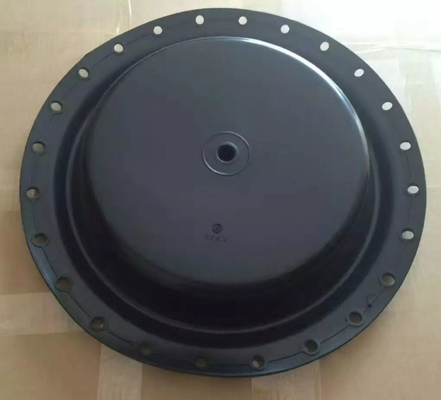

공기 밸브 조정 진동판은 단순히 공기 밸브 다이어프램으로서 언급됩니다 공기 밸브 다이어프램은 보통 있습니다 나비형, 그들의 측벽이 점진적으로 피스톤에 실린더로부터 도출한 채로. 그것은 양쪽 방향으로 압박을 견뎌내기 위해 이중 레이어로 고안될 수 있습니다. 그것의 넓은 회선과 경사 측벽 때문에, 고압에 견뎌내기 위한 그것의 능력은 제한됩니다. 유효 압력은 또한 평균적 프로세스 동안 변할 것입니다.

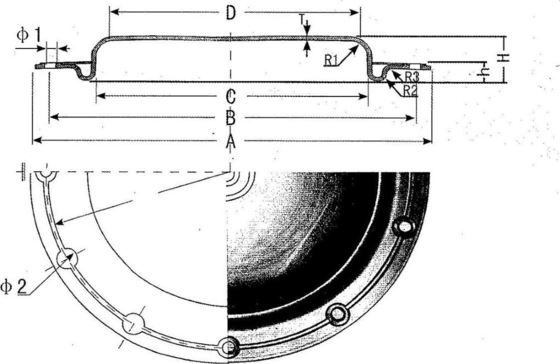

상술 :
| 항목 |
작업 영역 |
사이즈 | |||||||||||
| A | 비 | Ｃ | Ｄ | Ｈ | Ｈ | Ｔ | R1 | R2 | R3 | φ1 | φ2 | ||
| ZMLB-0 | 35 | 130 | 126 | 95 | 75 | 1 | 20 | 1 | 6.5 | 6.5 | / | 8×φ5 | / |
| ZMLB-1 | 50 | 145 | 130 | 90 | 80 | 4 | 7 | 2 | 8 | 8 | 8 | 8×φ7 | 8×φ12 |
| ZMLB-2 | 80 | 165 | 150 | 100 | 85 | 7 | 15 | 2.5 | 7 | 8 | 8 | 8×φ7 | 8×φ13 |
| ZMLB-3 | 70 | 195 | 175 | 120 | 96 | 18 | 25 | 2 | 6.5 | 4.5 | 6.5 | 10×φ8.5 | / |
| ZMLB-4 | 90 | 200 | 187 | 115 | 90 | 8 | 25 | 3 | 12 | 15 | 12 | 8×φ9 | / |
| XKK-1 | 230 | 비통기성 | 175 | 150 | 5 | 15 | 1.5 | 12 | 6 | 12 | 비통기성 | 비통기성 | |
| XHD-1 | 255 | 225 | 140 | 120 | 7... | 16 | 2 | 3 | 17 | 14 | 12×φ9 | / | |
| XDG-1 | 255 | 235 | 175 | 155 | 10 | 50 | 3 | 7 | 5 | 10 | 12×φ9 | / | |
| ZMLB-5 | 250 | 255 | 245 | 190 | 160 | 8 | 38 | 3 | 11 | 7 | 15 | 12×φ6 | 12×φ12 |
| ZMLB-6 | 200 | 268 | 243 | 195 | 154 | 18 | 33 | 1.5 | 10 | 6.5 | 6.5 | 12×φ13 | |
| ZMLB-7 | 250 | 288 | 270 | 180 | 160 | 28 | 28 | 4 | 8 | 11 | 8 | 14×φ8.5 | / |
| ZMLB-8 | 350 | 338 | 312 | 250 | 211 | 23 | 45 | 2.5 | 9.5 | 6.5 | 8.5 | 18×φ10 | / |
| ZMAB-10 | 100 | 194 | 174 | 130 | 110 | 5 | 15 | 2 | 5 | 8 | / | 8×φ9 | 8×φ15 |
| ZMAB-1A | 150 | 205 | 185 | 135 | 115 | 10 | 24 | 2 | 5 | 7 | 12 | 8×φ9 | 8×φ15 |
| ZMAB-1B | 200 | 235 | 215 | 155 | 135 | 12 | 20 | 2.5 | 6 | 9 | 10 | 12×φ9 | 12×φ15 |
| ZMAB-2 | 280 | 285 | 265 | 195 | 155 | 8 | 33 | 2 | 12 | 12 | 15 | 12×φ9 | 12×φ15 |
| XDG-2 | 298 | 278 | 220 | 195 | 10 | 60 | 3 | 10 | 8 | 10 | 12×φ9 | / | |
| ZMAB-3A | 400 | 306 | 286 | 256 | 196 | 8 | 38 | 2 | 9 | 9 | 9 | 12×φ9 | 12×φ15 |
| ZMAB-3B | 420 | 325 | 305 | 220 | 180 | 18 | 45 | 3 | 8 | 15 | 10 | 16×φ9 | 16×φ15 |
| ZMAB-4A | 630 | 410 | 386 | 275 | 225 | 18 | 60 | 3 | 10 | 14 | 14 | 16×φ11 | 16×φ15 |
| ZMAB-4B | 600 | 394 | 374 | 290 | 230 | 18 | 60 | 2.5 | 12 | 14 | 14 | 16×φ11 | 16×φ15 |
| XDG-2 | 395 | 375 | 320 | 300 | 15 | 80 | 3 | 13 | 7 | 10 | 16×φ11 | / | |
| ZMAB-5 | 1000 | 195 | 470 | 365 | 295 | 16 | 70 | 3 | 20 | 26 | 30 | 20×φ11 | 20×φ18 |
| ZMAB-6A | 1600 | 616 | 586 | 460 | 360 | 45 | 100 | 4 | 14 | 20 | 20 | 20×φ11 | 20×φ16 |
| ZMAB-6B | 1600 | 640 | 610 | 460 | 360 | 46 | 102 | 4 | 14 | 20 | 20 | 24×φ12 | 24×φ18 |
| S1 | 70 | 176 | 156 | 100 | 72 | 10 | 33 | 3 | 9 | 9 | 10 | 12×φ9― | 12×φ14 |
| S2 | 100 | 195 | 175 | 110 | 80 | 13 | 35 | 2.5 | 7 | 10 | 14 | 12×φ9 | 12×φ14 |
| ZMAB-22 | 350 | 285 | 265 | 220 | 190 | 0 | 35 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-23 | 350 | 285 | 265 | 220 | 190 | 0 | 48 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-34 | 560 | 360 | 336 | 285 | 235 | 0 | 65 | 2.5 | 10 | 14 | / | 16×φ15 | |
| ZMAB-45 | 900 | 470 | 440 | 370 | 300 | 0 | 98 | 3 | 20 | 26 | / | 18×φ11 | 18×φ18 |
| HA-2 | 267 | 248 | 190 | 160 | 10 | 39 | 2 | 13 | 8/8 | 13 | 10×φ9 | 10×φ15 | |
| HA-3 | 350 | 330 | 265 | 225 | 12 | 50 | 2 | 12 | 8 | 18 | 16×φ9 | 16×φ15 | |
| xzs-1 | 126 | 114 | 96 | 74 | 0 | 10 | 3 | 0 | 10 | 10 | 6×φ7 | / | |
| XZS-2 | 135 | 122. | 103 | 78 | 0 | 15 | 3 | 0 | 7 | 7 | 6×φ7 | / | |
| XZS-3 | 186 | 172 | 150 | 112 | 0 | 15 | 3 | 0 | 15 | 20 | 8×φ7 | / | |
| XZS-4 | 234 | 218 | 194 | 153 | 0 | 18 | 3 | 0 | 10 | 10 | 12×φ7 | / | |
| XDY-1 | 110 | 108 | 95 | 80 | 0 | 20 | 3 | 0 | 45' | 3 | φ8 | ||
| XDY-2 | 150 | 147 | 132 | 100 | 0 | 22 | 3 | 0 | 45' | 4 | φ8.5 | ||
우리의 서비스 :
1. 패키징은 중성 포장 또는 주문 제작된 포장입니다.
2. 우리는 24 시간 이내에 당신을 응답할 것입니다.
3. 우리는 또한 당신에게 좋은 애프터 서비스를 제공할 것입니다.
4. OEM 또는 ODM 명령은 환영받습니다.
5. 시험 주문은 받아들일 수 있습니다.
6. 고급 품질과 공장도 가격.
7. 100%는 품질을 보증했습니다.
