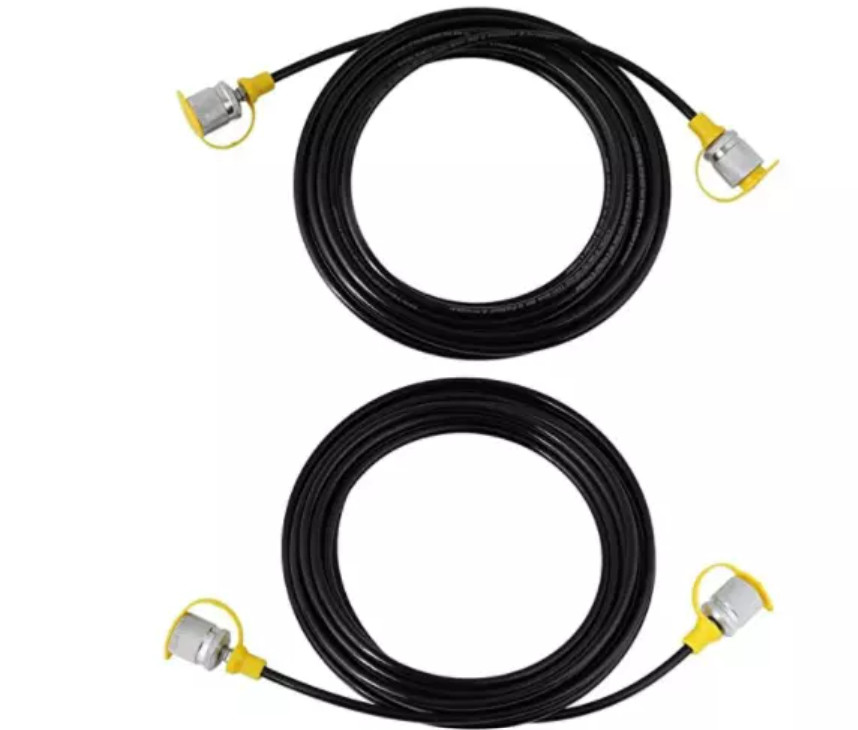

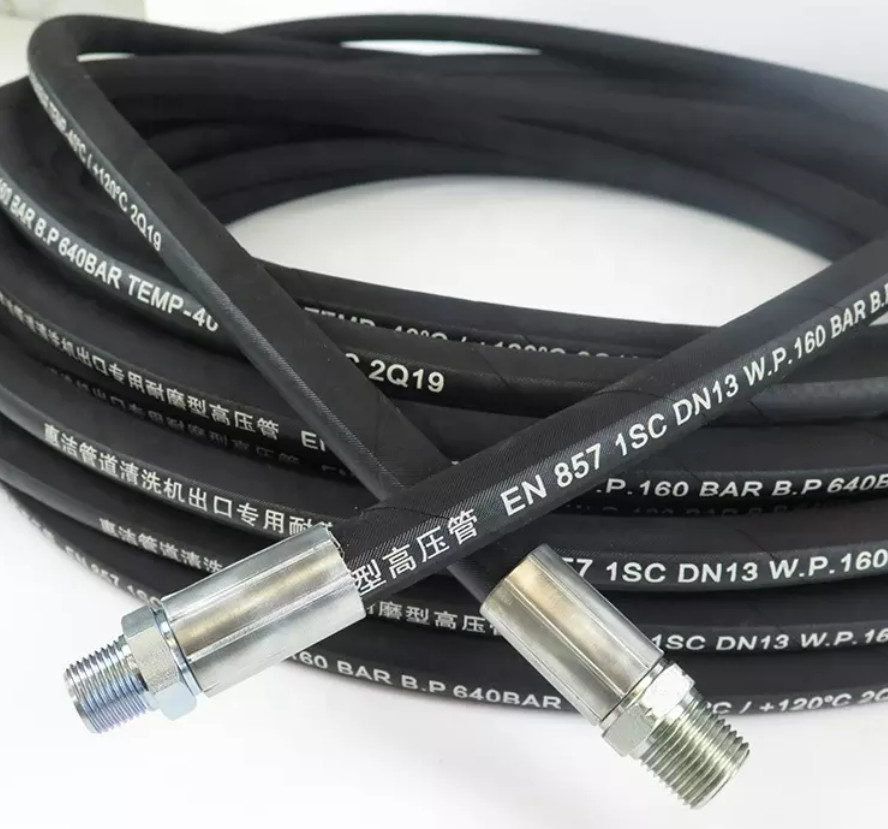

세 층상 와이어 꼰 고압 유압 호스 GB T3683-2011
우리는 생산합니다 :
탄광 고압 호스, 탄광 유압식 지지 호스, 고압 오일 호스, 고압 호스 대직경 편조 호스, 유압 호스, 해양 플로팅 대직경 호스, 수산유지 수송 고압 호스, 기타 등등.
빠른 세부 사항 :
| 범주 | 고압 강선 편조 호스 |
| 품질 규격 | 6mm-300mm |
| 활용 범위 | 마이닝, 유압식 지지, 유압 시스템, 쉬어러, 풍수 작업표면 유화 펌프 로드헤더 |
| 길이 사이즈 | 기술적 요구에 따라 맞춤화될 수 있습니다 |
| 동작 압력 | 1-100MPA |
1. 제품 구조 :

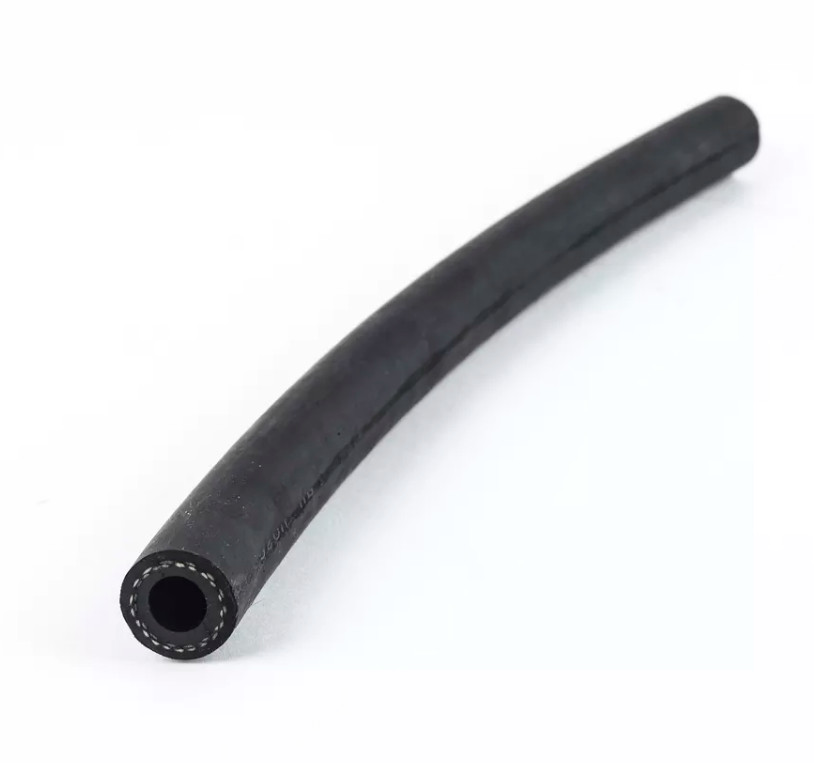

강선 편조 호스의 구조물은 액체 내성 합성 고무 내부 고무층, 중간 고무층, 나 또는 II 또는 3세 강선 꼰 보강재 층과 우수한 내후성과 합성 고무 외부 고무층으로 구성됩니다.
2. 제품 사용 :
강선은 수력 고무 호스를 보강했고 주로 시스템의 사용에서의 광산 유압식 지지, 유전 마이닝, 기술적 구성에 적합하, 상승과 교통, 야금술 위조, 채굴 장비, 선박, 사출 성형 기계, 농기계, 다양한 산업 분야 트랜스포팅 석유 기반 (광물성 오일, 유화유, 작동유, 석유에 기름을 친 연료유와 같이) 액체에서의 다양한 공작 기계류와 기계화와 자동 유압력, (에멀젼, 오일-물 에멀션, 물과 같은) 수용성 액체, 가스, 기타 등등과 특정 압력과 온도와 액 송을 위해 사용됩니다.
기록 : 우리의 회사의 강선 편조 호스는 GB/T3683-2011 기준에 따라 설계되고 제조되고 ISO/DIS1436-1985, DIN20022와 SAE100R2AT 기준 호스인 SAE100RIAT이 요구에 따라 제조될 수 있습니다. 이 표준은 유성인 별과 그리스 기초한 액체에게 어울리지 않습니다.
3층 강선 편조 호스 GB/T3683-2011의 기술적인 매개 변수
| 호스 상술 |
ID |
강선 레이어의 지름 |
외경 |
공정 압력 | 시험압력 | 폭발 압력 |
작은 굴곡 반경 |
참고 중량 | |||
| MPa | Psi | MPa | Psi | MPa | Psi | ||||||
| 3-5-72 | 5±0.5 | 13.2±0.6 | 17±0.8 | 72 | 10433 | 108 | 15649 | 180 | 26082 | 120 | 0.50 |
| 3-6-68 | 6±0.5 | 14.7±0.6 | 18.7±1.0 | 68 | 9853 | 102 | 14780 | 170 | 24633 | 140 | 0.56 |
| 3-8-54 | 8±0.5 | 16.7±0.6 | 20.7±1.0 | 54 | 7825 | 81 | 11737 | 120 | 17388 | 160 | 0.83 |
| 3-10-44 | 10±0.5 | 18.7±0.6 | 22.7±1.0 | 44 | 6376 | 66 | 9563 | 110 | 15939 | 180 | 0.95 |
| 3-13-36 | 13±0.5 | 22.2±0.8 | 26.2±1.2 | 36 | 5200 | 54 | 7800 | 108 | 15650 | 240 | 1.22 |
| 3-16-32 | 16±0.5 | 25.2±0.8 | 29.2±1.2 | 32 | 4625 | 48 | 7000 | 96 | 13900 | 300 | 1.30 |
| 3-19-28 | 19±0.5 | 28.2±0.8 | 32.2±1.2 | 28 | 4050 | 42 | 6010 | 84 | 12150 | 330 | 1.62 |
| 3-22-26 | 22±0.5 | 31.2±0.8 | 35.2±1.2 | 26 | 3750 | 39 | 5650 | 78 | 9418 | 380 | 1.81 |
| 3-25-24 | 25±0.5 | 34.9±0.8 | 38.9±1.2 | 24 | 3500 | 36 | 5200 | 72 | 8694 | 400 | 1.99 |
| 3-32-13 | 32±0.7 | 42.1±0.8 | 46.1±1.5 | 13 | 1884 | 19.5 | 2826 | 39 | 5651 | 450 | 2.29 |
| 3-38-12 | 38±0.7 | 48.1±0.8 | 52.1±1.5 | 12 | 1789 | 18 | 2608 | 36 | 5216 | 500 | 2.68 |
| 3-51-10 | 51±0.7 | 61.5±0.8 | 65.5±1.5 | 10 | 1449 | 15 | 2174 | 30 | 4347 | 630 | 3.40 |
| 3-64-6 | 64±1.0 | 74.8±1.0 | 78.8±1.5 | 6 | 895 | 9 | 1304 | 18 | 2608 | 790 | 4.30 |
| 3-76-5 | 76±1.0 | 87.4±1.0 | 91.4±1.5 | 5 | 725 | 7.5 | 1087 | 15 | 2174 | 960 | 5.20 |
| 3-89-4 | 89±1.0 | 100.4±1.0 | 104.4±1.5 | 4 | 580 | 6 | 895 | 12 | 1789 | 1100 | 5.55 |
| 3-102-3.5 | 102±1.0 | 115.0±1.0 | 119±1.5 | 3.5 | 507 | 5.25 | 761 | 10.5 | 1521 | 1280 | 6.47 |
| 3-127-3.5 | 127±1.0 | 140±1.0 | 145±1.5 | 3.5 | 507 | 5.2 | 761 | 10.5 | 1521 | 1560 | 8.20 |
| 3-152-3.0 | 152±1.0 | 166±1.0 | 171±1.5 | 3 | 435 | 4.5 | 652 | 9 | 1304 | 1800 | 9.88 |
| 3-203-2.5 | 203±1.0 | 218±1.5 | 224±2.0 | 2.5 | 362 | 3.75 | 544 | 7.5 | 1087 | 2300 | 14.2 |
Ｑ＆Ａ :
큐 : 고객의 특정 요구 사항을 따를 수 있겠습니까?
한 : 예, 우리는 당신의 특정 요구 사항에 따라 그것을 할 수 있습니다.
큐 : 당신의 지불 기간이 무엇입니까?
한 : 데스포싯 지불된, 나머지 50%로서의 전신환 (50%는 생존 가능한 배달), 보자마자 L/C (신용장)과 다른 사람 당신 전에 지불될 것입니다, 다른 사람.
큐 : 그리고 당신의 포장 방법이 무엇입니까?
한 : 먼저 플라스틱 박막과 상품을 감싸고 그것을 나무 상자로 묶으세요.
큐 : 당신의 가까운 부하 포트가 어디에 있습니까?
한 : 상하이, 청도 또는 중국에서, 톈진.
큐 : 당신은 소량 명령을 받아들입니까?
한 : 물론 있고말고요.
큐 : 그리고 당신의 선적 조건과 배달이 무엇입니까?
한 : 보통 바다 또는 공중에 의해 출하.
