스핀크래프트 에너지 장치 다이아프램 씨일 기압 연료 조정기 밸브 고무 진동판
연료 조정기 밸브 고무 진동판 제품 개관 :

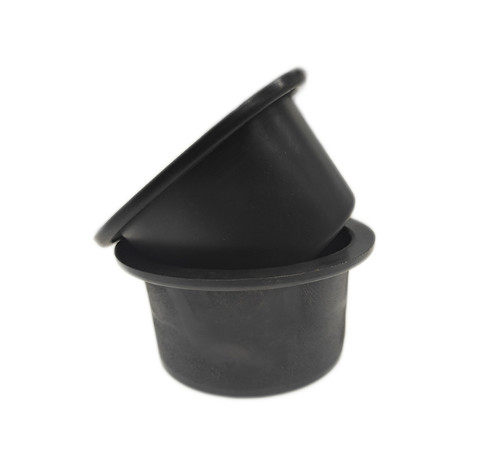

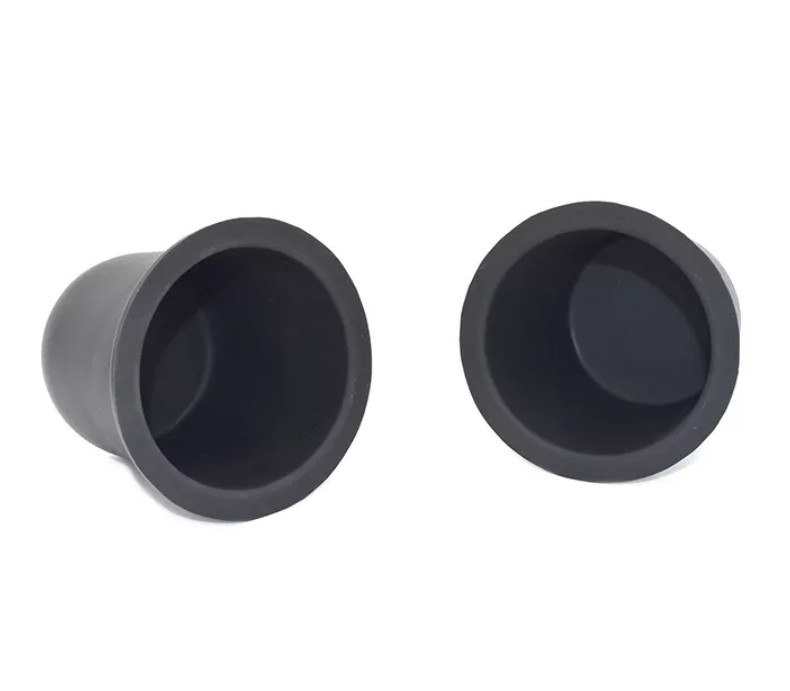

롤링 다이어프램은 프리 상태에서 실크해트와 같이 형성하여집니다. 그것은 비단천과 충돌로 만들어집니다. 상부 위의 중간 구멍은 밸브봉을 설치해서 사용됩니다. 적합하고, 고정되고 밀봉하기 위해, 상단과 바닥은 장착 구멍으로 최저 환경 또는 0 타입 모서리 가변기를 갖추고 있을 수 있습니다.
충돌과 비교해서 코러게이트 다이어프램은 조절 밸브에 사용했습니다, 롤링 다이어프램이 더 높은 압력저항을 가지고 있습니다. 롤링 다이어프램의 거의 모든 압력 부하가 피스톤에 의해서 지원되고 액체 유압 방식 또는 가스 압력의 단지 적은 부분이 진동판의 협역에 의해서 지원되어서 롤링 다이어프램은 큰 압력 베아링 능력과 더 높은 공세를 획득할 수 있습니다.
| 제품 재료 | NBR, NR, 기타 등등. |
| 작동 온도 | -20C~80C |
| 서비스 수명 | ≥1000000 시간 |
| 사용 시나리오 | 가스 압력 조절 장치 |
연료 조정기 밸브 고무 진동판 도입 :
약간의 매체와 저압 레귤레이터의 설계에서, 균형 잡히지 않은 감압 조정 밸브 디스크의 문제를 해결하고 압력 조정기의 성능을 개선하기 위해, 균형 다이아를 설치하는 방법은 종종 사용됩니다. 균형을 잡진동판이 설치될 때, 규제 기관에서의 흡입구 압력과 배출구 압력 사이의 차등 압력은 증가될 수 있습니다. 규제 업계에서, 그것은 사용의 관점에서 균형 진동판으로 불리고 충돌, 기구, 기계와 다른 업계에서 롤링 다이어프램으로 불립니다.
연료 조정기 밸브 고무 다이어프램 소재는 상세도를 만듭니다 :
당분간, 롤링 다이어프램에 쓸 공통 자재는 다음과 같습니다 : 천연 고무 (NR), 니트릴-부타디엔은 (NBR)를 고무를 입힙니다, 2가지 물질의 성능이 가장 산업 환경의 필요를 충족시킬 수 있습니다. 상대적으로 특별한 산업 환경 (고온저항, 시와 알칼리성 저항)에서 EPDM, 불소 고무 (FKM), 생산을 위한 네오프렌 고무 (CR) 그러나 비용을 사용할 수 있는 것은 높습니다.
연료 조정기 밸브 고무 진동판 상술 :
| 롤링 다이어프램 | 모델 |
외부 지름(MM) |
안쪽 지름(MM) |
토대 지름(MM) | 높이(MM) | 두께(MM) | 압력 |
| GMA-20 | 38 | 22 | 17 | 21 | 0.6 | 0.1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0.7 | 0.1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0.7 | 0.1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0.7 | 0.1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0.7 | 0.1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0.7 | 0.1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0.7 | 0.1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0.7 | 0.1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0.8 | 0.1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1.5 | 0.1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0.8 | 0.1-1MPa | |
| GMA-32 | 140 | 93.2 | 83.2 | 56 | 1 | 0.1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1.1 | 0.1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0.9 | 0.1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0.9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0.8 | 0.1-1MPa |
우리의 서비스 :
1. 패키징은 중성 포장 또는 주문 제작된 포장입니다.
2. 우리는 24 시간 이내에 당신을 응답할 것입니다.
3. 우리는 또한 당신에게 좋은 애프터 서비스를 제공할 것입니다.
4. OEM 또는 ODM 명령은 환영받습니다.
5. 시험 주문은 받아들일 수 있습니다.
6. 고급 품질과 공장도 가격.
7. 100%는 품질을 보증했습니다.
