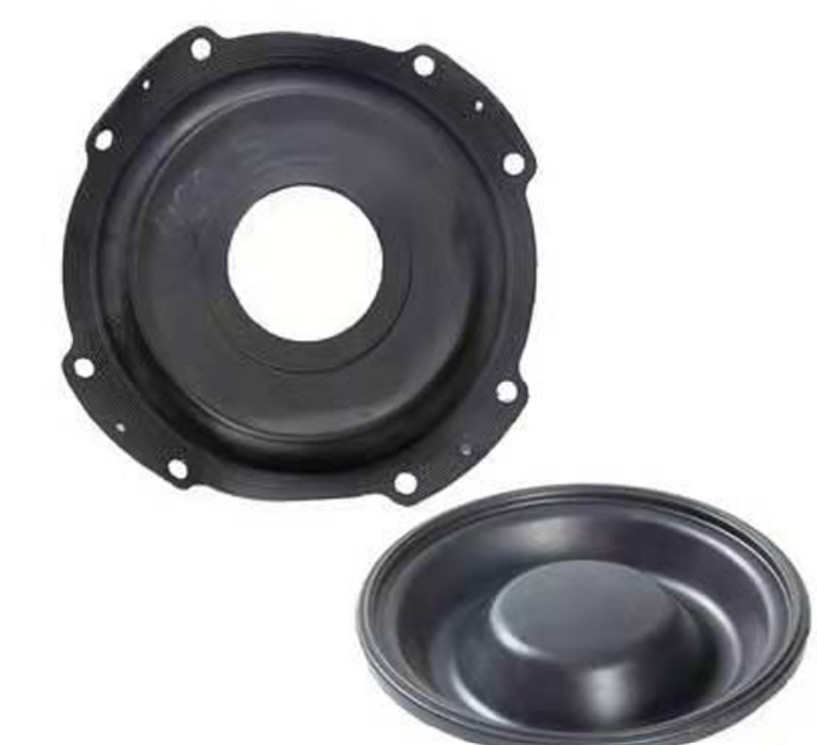

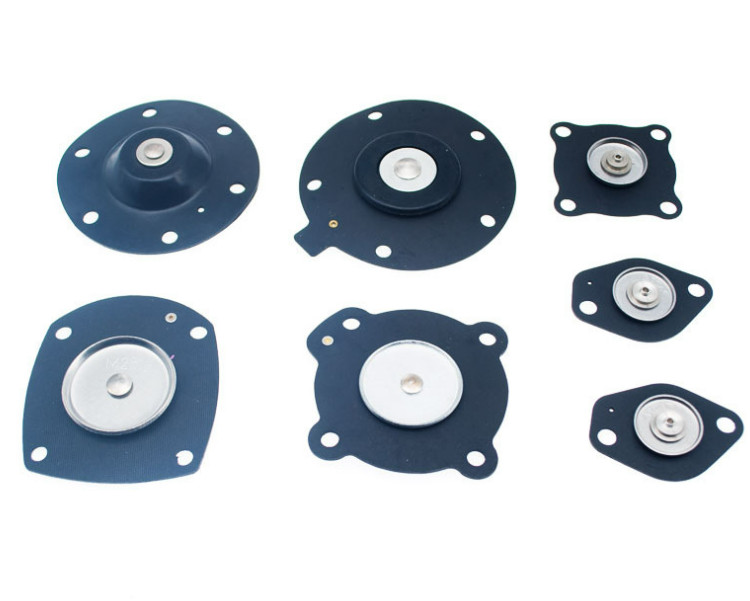

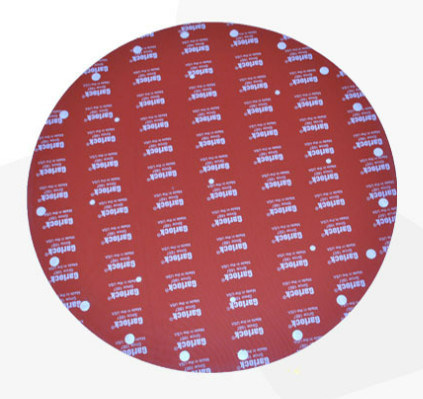

회전하는 펌프용 밸브 고무 격막 제품 개관 :
충돌과 비교해서 코러게이트 다이어프램은 조절 밸브에 사용했습니다, 롤링 다이어프램이 더 높은 압력저항을 가지고 있습니다.
롤링 다이어프램의 거의 모든 압력 부하가 피스톤에 의해서 지원되고 액체 유압 방식 또는 가스 압력의 단지 적은 부분이 진동판의 협역에 의해서 지원되어서 롤링 다이어프램은 큰 압력 베아링 능력과 더 높은 공세를 획득할 수 있습니다.
고무 격막은 주로 공기 필름 작동기에서 사용되며, 그것이 (지적) 전기 밸브 포지셔너와 공기 필름 작동기를 통하여 제어신호 (DC4~20mA 또는 제어기에 의한 1-5V) 출력을 밸브봉의 선형 변위로 변환시킬 수 있습니다. 또는 밸브 샤프트 각변위 부속물.
| 제품 재료 | NBR, NR, ETC. |
| 작동 온도 | -20C~80C |
| 서비스 수명 | ≥1000000 시간 |
| 사용 시나리오 | 가스 압력 조절 장치 |
회전하는 펌프용 밸브 고무 격막 캐릭터스트크스 :
섬유의 제작 기교는 제품 파쇄 부분 저항을 더 강하게 합니다
고급 품질 원료는 자재 자체의 우수한 성능을 보증합니다
회전하는 펌프용 밸브 고무 격막 상술 :

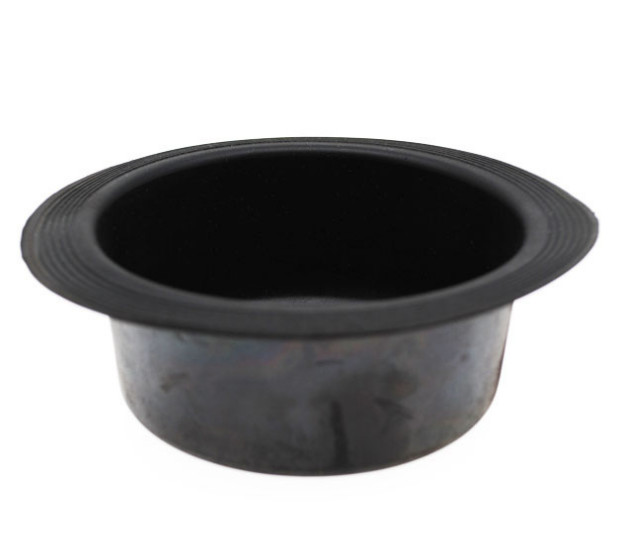

| 롤링 다이어프램 | 모델 |
외부 지름(MM) |
안쪽 지름(MM) |
토대 지름(MM) | 높이(MM) | 두께(MM) | 압력 |
| GMA-20 | 38 | 22 | 17 | 21 | 0.6 | 0.1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0.7 | 0.1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0.7 | 0.1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0.7 | 0.1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0.7 | 0.1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0.7 | 0.1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0.7 | 0.1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0.7 | 0.1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0.8 | 0.1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1.5 | 0.1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0.8 | 0.1-1MPa | |
| GMA-32 | 140 | 93.2 | 83.2 | 56 | 1 | 0.1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1.1 | 0.1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0.9 | 0.1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0.9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0.8 | 0.1-1MPa |
